Dlaczego PDF z AutoCAD potrafi zgubić skalę mimo poprawnych ustawień

Rysunek projektowy w programie AutoCAD często wygląda idealnie na ekranie monitora. Linie są idealnie proste, naniesione wymiary niezwykle precyzyjne, a wszystkie proporcje modelu wydają się rygorystycznie zachowane. Sytuacja zmienia się jednak dramatycznie po wygenerowaniu pliku PDF, kiedy nagle okazuje się, że zastosowana skala przestała się zgadzać z założeniami. Poszczególne elementy wydają się za duże lub niepokojąco małe, a rutynowa weryfikacja w czytniku pokazuje zupełnie inne wartości odległości niż te planowane na początku. Taki błąd dezorganizuje całą pracę, co staje się szczególnie uciążliwe, gdy dokumentacja ma ostatecznie trafić na zaawansowany ploter, gdzie liczy się dokładność co do pojedynczego milimetra. Zrozumienie mechanizmów eksportu pozwala uniknąć kosztownych pomyłek.

Przestrzeń modelu, arkusz układu i najczęstsze błędy skalowania

W profesjonalnym oprogramowaniu inżynieryjnym rysunki tworzy się zazwyczaj bezpośrednio w przestrzeni modelu, stosując bezwzględne odwzorowanie rzeczywiste w skali 1:1. W praktyce oznacza to po prostu, że każdy milimetr narysowany cyfrowo na ekranie odpowiada jednemu fizycznemu milimetrowi w naturze. Do przygotowania i sformatowania właściwego wydruku służy natomiast arkusz układu, który w branży jest powszechnie znany jako przestrzeń papieru. Znajdują się w nim rzutnie działające jak skalowalne okna podglądu pokazujące precyzyjnie wybrany fragment całości. To ostateczna skala ustawiona dla samego arkusza steruje parametrami finalnego pliku, dlatego to w tym miejscu należy zdefiniować stosunek jeden do jednego. Docelowe przybliżenie architektoniczne przypisuje się już bezpośrednio do konkretnej rzutni.

Rzutnia pozwala inżynierowi precyzyjnie wykadrować i zaprezentować najważniejszą część obszernego projektu. Przy najpopularniejszych formatach budowlanych ustawia się ją zazwyczaj na standardowy układ 1:50 lub 1:100, korzystając z rozwijanej listy dostępnej w prawym dolnym rogu interfejsu użytkownika. Poważny problem techniczny pojawia się w momencie, gdy w głównym oknie drukowania użytkownik machinalnie zaznaczy opcję automatycznego dopasowania do arkusza. Program ignoruje wówczas zdefiniowane wcześniej parametry rzutni i siłowo wciska rysunek w dostępny obszar zadruku, co całkowicie zniekształca pieczołowicie wyliczone wcześniej proporcje. Aby definitywnie tego uniknąć, należy odznaczyć tę zwodniczą funkcję i ręcznie wymusić właściwą wielkość dla generowanego obszaru papieru.

Konfiguracja eksportu i cyfrowa weryfikacja wirtualnego wydruku

Solidną podstawą w pełni poprawnego zapisu cyfrowej dokumentacji jest świadomy wybór wbudowanego sterownika o nazwie DWG To PDF z poziomu okna dialogowego. Użytkownik powinien od razu przypisać odpowiedni, znormalizowany format arkusza, zachowując bezpieczne, kilkumilimetrowe marginesy, co skutecznie zapobiegnie przypadkowemu obcięciu zewnętrznych krawędzi dokumentu. Wykonując docelowe autocad drukowanie do pdf w skali, musimy równolegle kontrolować globalne ustawienia grubości nakładanych linii. Kluczowe staje się wyłączenie opcji skalowania szerokości w parametrach układu, co w połączeniu z odpowiednio dobranymi tablicami stylów zagwarantuje prawidłowość kresek po otwarciu dokumentu. Brak takiej kontroli często skutkuje zlaniem się blisko położonych wektorów w jedną ciemną plamę.

Niespodziewane trudności z zachowaniem rygorystycznych proporcji mogą również wynikać ze specyficznych elementów graficznych osadzonych wewnątrz samego projektu. Systematyczne zastępowanie starszych, technicznych czcionek nowoczesnym formatem TrueType ułatwia właściwe i ostre rasteryzowanie tekstu na planach. Ponadto zagnieżdżone bloki oraz linie wymiarowe potrafią samoistnie zmieniać swoją wielkość, jeśli ich wewnętrzna skala opisowa nie odpowiada wartościom przypisanym do aktualnie aktywnego widoku. Konsekwentne ujednolicenie właściwości adnotacyjnych we wszystkich obiektach trwale stabilizuje wymiarowanie, eliminując uciążliwe ryzyko błędnego odczytu planów tuż po wygenerowaniu docelowego pliku wektorowego.

Ostatnim istotnym etapem przed wysłaniem gotowej dokumentacji technicznej do drukarni wielkoformatowej powinna być zawsze rzetelna weryfikacja cyfrowa. W darmowym czytniku plików PDF warto uruchomić wbudowane narzędzie pomiaru, a następnie sprawdzić z jego pomocą znany, referencyjny odcinek. Jeśli linia o teoretycznej długości stu milimetrów w oryginalnym modelu przy zastosowanym przybliżeniu 1:50 mierzy na płaskim ekranie dokładnie dwa milimetry, plik został przygotowany poprawnie. Pełną zgodność formatu najlepiej weryfikować cyfrowo w kilku skrajnych punktach odniesienia, co gwarantuje brak minimalnych przekłamań wynikających z kompresji marginesów lub ukrytych przesunięć siatki.

Korekta ustawień czy budowa układu od podstaw

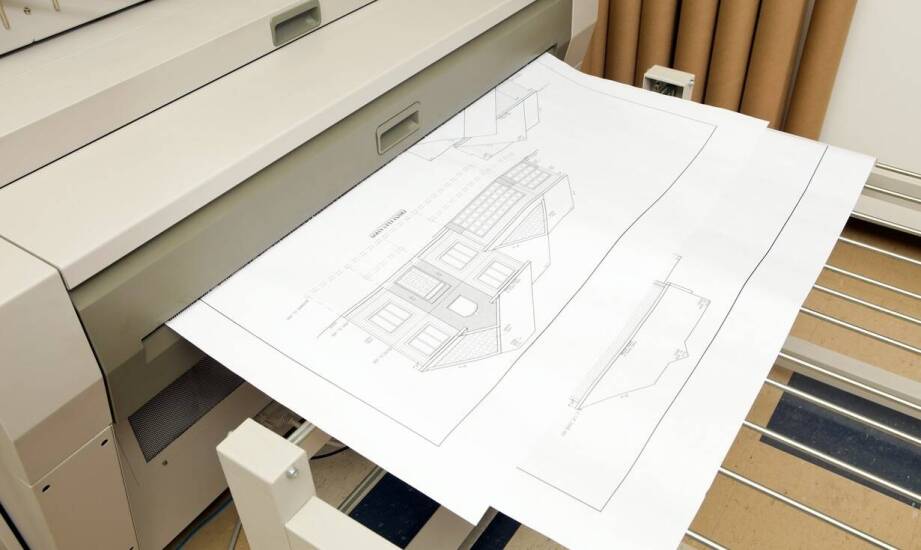

Gdy pliki techniczne trafiają na profesjonalne plotery wielkoformatowe, nawet mikroskopijne rozjazdy w zaplanowanej skali stają się powodem natychmiastowego wstrzymania całego zlecenia przez obsługę. Dostarczanie nienagannie sformatowanych dokumentów stanowi absolutną podstawę udanej współpracy z wykonawcą. Działająca w branży poligraficznej firma Nimar dzięki poprawnie zapisanym wektorom może bez zbędnych opóźnień uruchomić proces przenoszenia inżynieryjnego projektu na papier. Czasami do usunięcia niewielkich błędów interpretacyjnych wystarczy zaledwie szybka korekta jednego z parametrów plotowania we właściwościach programu. Zmiana systemowej zmiennej sterującej gęstością linii często rozwiązuje powierzchowne problemy z wizualizacją detali, przywracając rysunkom wymaganą przejrzystość bez konieczności większych ingerencji w strukturę pliku.

Gdy występują jednak przewlekłe i nawracające błędy wymiarowania, doraźne półśrodki rzadko przynoszą oczekiwany, trwały rezultat. Najbezpieczniejszym podejściem pozostaje wówczas całkowite i metodyczne przebudowanie uszkodzonego układu od podstaw. Usunięcie starych rzutni, wstawienie nowej, czystej tabliczki rysunkowej oraz ponowne zdefiniowanie perspektyw z modelu na arkusz gwarantuje wyeliminowanie nawarstwiających się konfliktów ustawień. Zastosowanie całkowicie czystego środowiska pracy daje pewność utrzymania prawidłowych parametrów wektorowych, zabezpieczając spójność merytoryczną skomplikowanej dokumentacji. Dzięki takiemu solidnemu podejściu każdy kolejny eksport wygeneruje plik precyzyjny i gotowy do obróbki poligraficznej.
